近年来，随着移动设备对性能和效率要求的不断提升，半导体技术领域也在经历着革命性的变革。在这股潮流中，三星电子作为行业的重要领导者，正以其新推出的 LP Wide I/O 内存，再次引领着移动内存技术的发展。
LP Wide I/O 内存的诞生

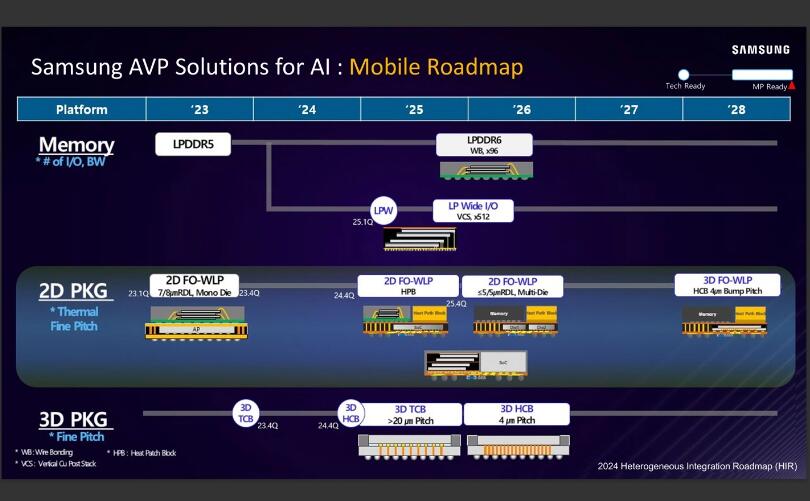

根据三星电子发布的 2024 年异构集成路线图，LP Wide I/O 内存将成为其最新的移动内存产品。预计在 2025 年第一季度实现技术就绪，随后在 2025 年下半年至 2026 年中实现量产就绪。这款新型内存单封装位宽将达到惊人的 512bit，相当于现有 HBM 内存的一半。
对比目前流行的 LPDDR5 内存（64bit）和即将推出的 LPDDR6 内存（96bit），LP Wide I/O 内存的巨大位宽显然为移动设备带来了更高的内存带宽和更强大的性能潜力。这使得它在处理复杂的 AI 应用等高性能场景下表现出色。
技术背后的挑战与突破
然而，实现如此高位宽的移动内存并非易事。传统上，这需要通过堆叠多层 DRAM 芯片来实现，而 HBM 内存通常采用的 TSV 硅通孔技术并不适用于移动设备，因其复杂性和成本高昂。
为了解决这一挑战，三星电子创新性地引入了名为 VCS（Vertical Cu Post Stack）的垂直互联技术。类似于竞争对手 SK 海力士的 VFO（Vertical Face-Off）技术，VCS 技术结合了扇出封装和垂直通道的优势，极大地提升了内存芯片的 I/O 密度和带宽。据三星电子的数据显示，与传统引线键合相比，VCS 技术在 I/O 密度和带宽方面分别提升了 8 倍和 2.6 倍，并且其生产效率更是高达传统技术的 9 倍。
技术对比与未来展望
LP Wide I/O 内存的推出不仅仅是对当前 LPDDR5 和未来 LPDDR6 内存的补充，更是向市场和消费者展示了三星电子在半导体领域持续创新的决心。相较于竞争对手的技术，如 SK 海力士的 VFO 技术，三星电子的 VCS 技术在性能、效率和可靠性上都展现出明显优势，为其在移动内存市场的竞争力注入了新的动力。
